Акустические локаторы начала 20го века

"Имеющий уши, да услышит." Матф. гл. 11 ст. 15.

Важность сенсорного восприятия человека очевидна всем. Люди всегда старались как можно сильнее расширить спектр своего восприятия. Одна из таких попыток - создание акустических локаторов для дальнего обнаружения различных целей.

Зарождение слуховых устройств.

Первой документированной попыткой создать устройство значительно усиливающие слух человека был топофон некого профессора Майера и оно было изготовлено в 1880 году. Конструкция его отличалась от обычных слуховых рожков тем, что она крепится на плечи оставляет свободными руки оператора, кроме того двойные «уши» обеспечивали еще больше усиления и объемное звучание. Такая система позволяла не просто расслышать удаленный объект, но и примерно определить направление на него - отвернешься от источника шума, и звук пропадает.

Слуховой рожок и топофон Майера 1880 г.

Следующая мысль в развитие этой технологии заключалась в попытках расслышать летящие воздушные шары с помощью больших слуховых труб. На фото испытание проводимое неким М. Дж. Беконом в 1898 году. Сомневаюсь, что это увенчалось успехом.

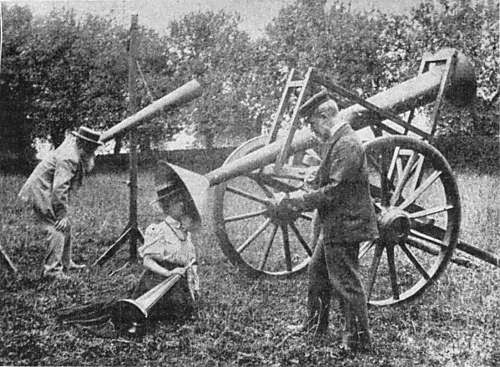

Слуховые трубы М. Дж. Бекона 1898 г.

С появление в небе самолетов, подобные слуховые системы тут же встали на вооружение всех армий, ведь это был единственный способ заметить вражеские самолеты на большом расстоянии. Без радио и радаров это можно было сделать лишь визуально или «на слух».

Вариации на тему акустических локаторов времен Первой Мировой войны.

Использование слуховых труб в военных целях, для обнаружения вражеских самолетов и дало им название "акустические локаторы". Их было множество разновидностей и применялись они по всему миру.

Германский коммерческий акустический локатор производства фирмы Askania Werke

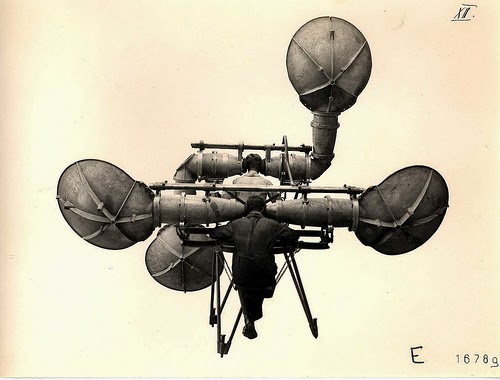

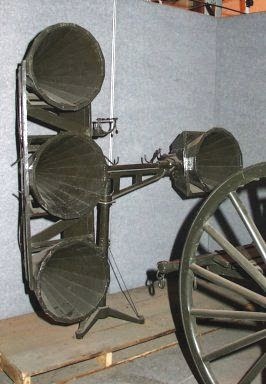

Чешский акустический локатор 1920 г.

Его же "усиленная" версия.

Британский локатор Mk 1 1914-1918 гг

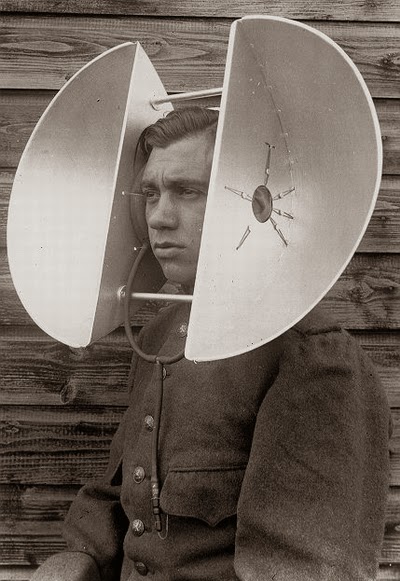

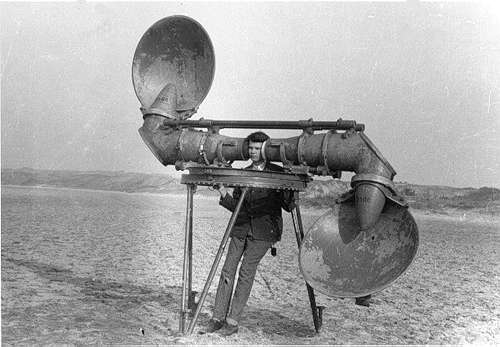

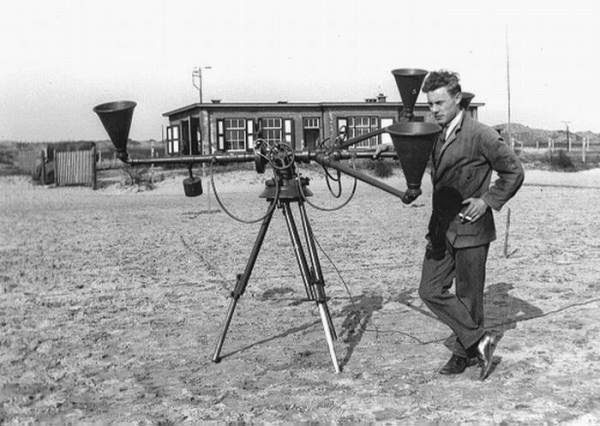

Персональный акустический локатор, Нидерланды 1930 г

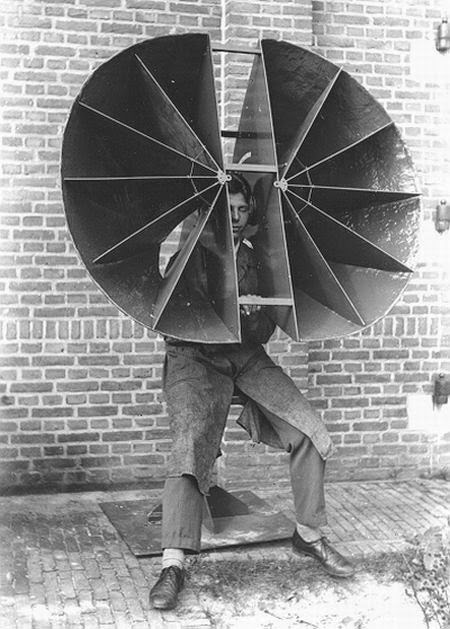

Малый персональный акустический локатор, Нидерланды 1930 г

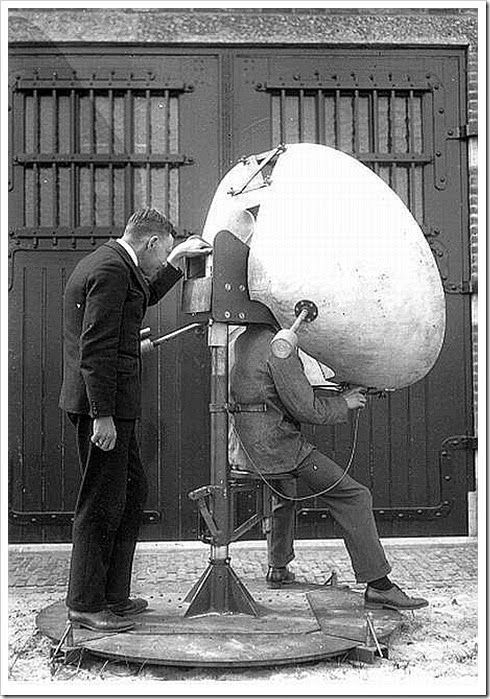

Персональный акустический локатор, Нидерланды 1930 г

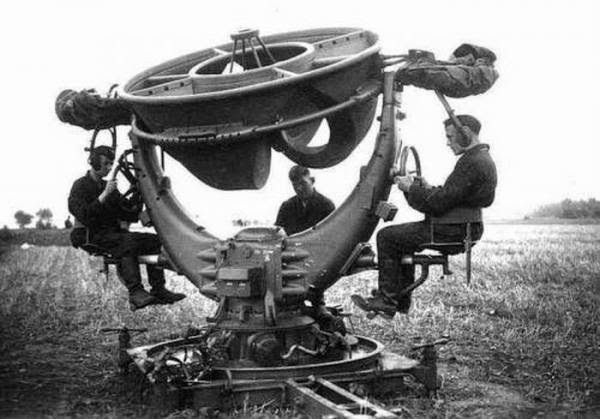

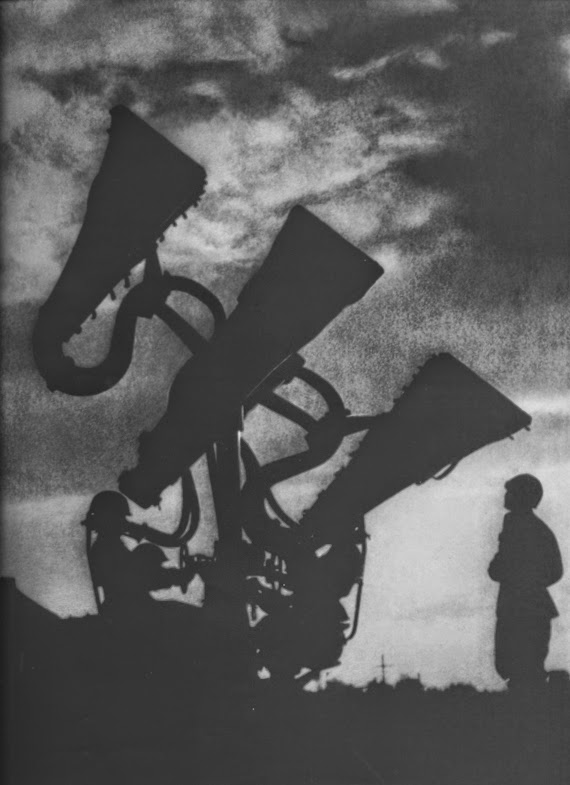

Германский акустический локатор 1940 г. Дальность обнаружения - около 12 км.

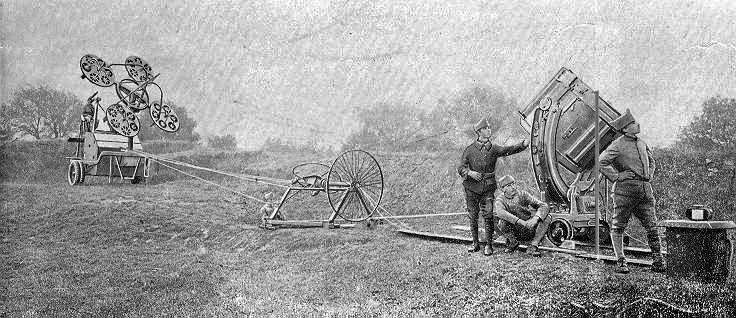

Французская станция воздушного слежения

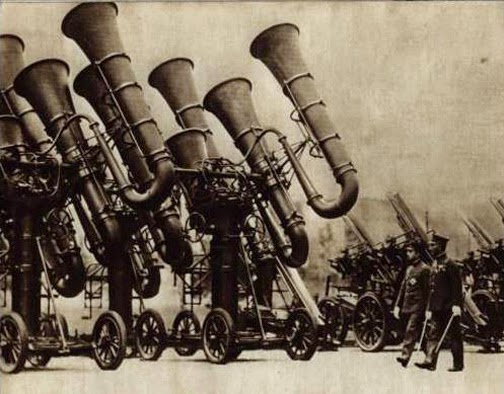

Японский передвижной акустический локатор 1936 г.

Передвижной акустический локатор

Русский четырех трубный акустический локатор

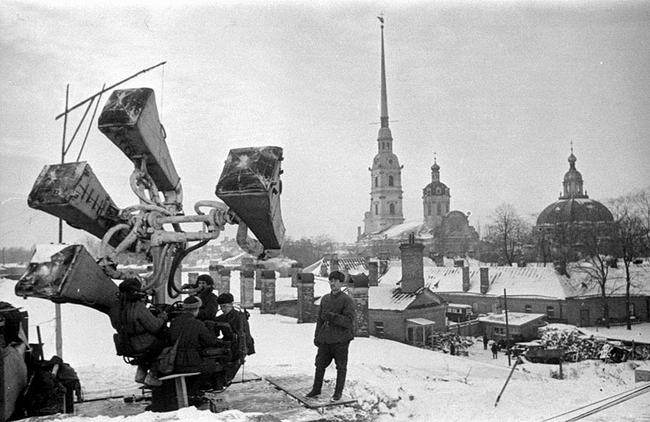

Русский четырех трубный акустический локатор, 1942 г

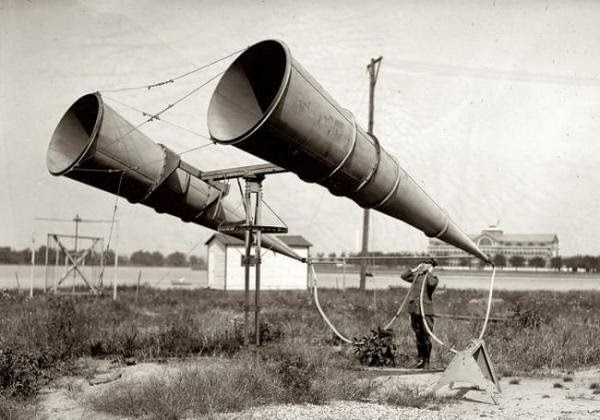

Испытание локатора армии США неподалеку от Вашингтона в 1921 г.

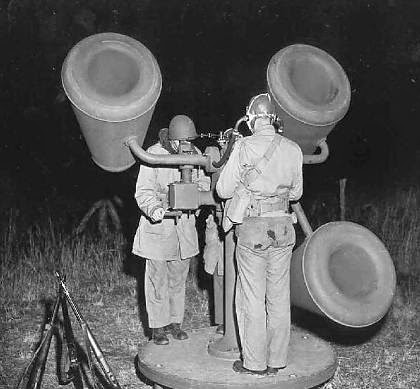

Акустическая локационная система армии США 1943 г.

Английские акустические зеркала времен Первой Мировой войны.

Акустические зеркала строились с 1916 по 1930 годы по всему южному побережью Британии. Их предназначение - улавливать шум двигателей вражеских кораблей и самолетов преодолевающих Ла-Манша. Эти зеркала, являющиеся огромной железобетонной конструкцией, делятся на два типа - параболические диаметром до 9.1 м и полукруглые (в плане) стены длиной до 60 м. В начале "оператор" этих устройств стоял в посередине и просто слушал, позднее в фокус зеркал стали помещать микрофон который передавал сигнал в специальный бункер. С развитием радиосвязи и радарных систем полностью потеряли свою актуальность к середине Второй Мировой Войны. Но во время Первой Мировой их обслуживало около 1000 военнослужащих Королевских ВВС.

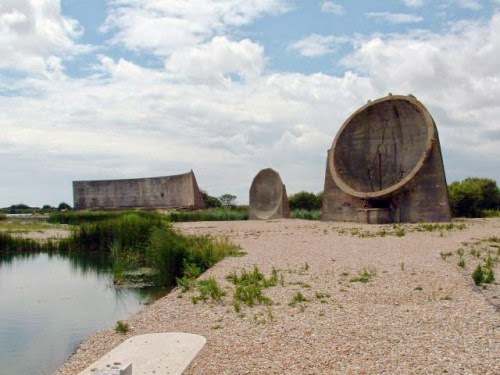

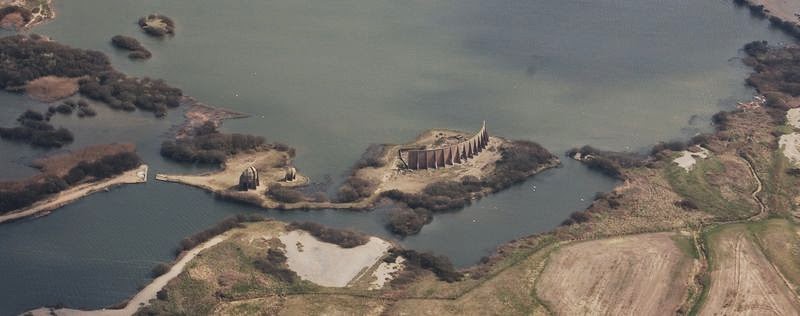

Общий вид британских акустических зеркал

Общий вид британских акустических зеркал

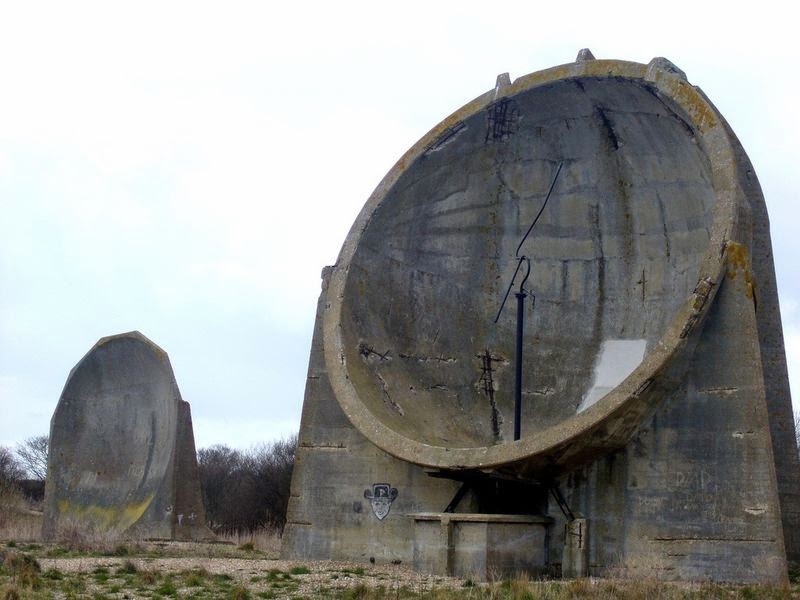

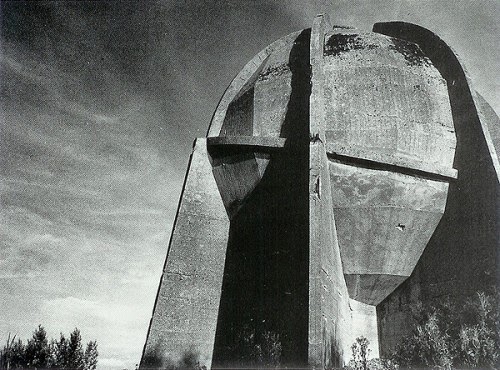

Большое параболическое зеркало, вид сзади

Большое параболическое зеркало, виден остаток микрофона

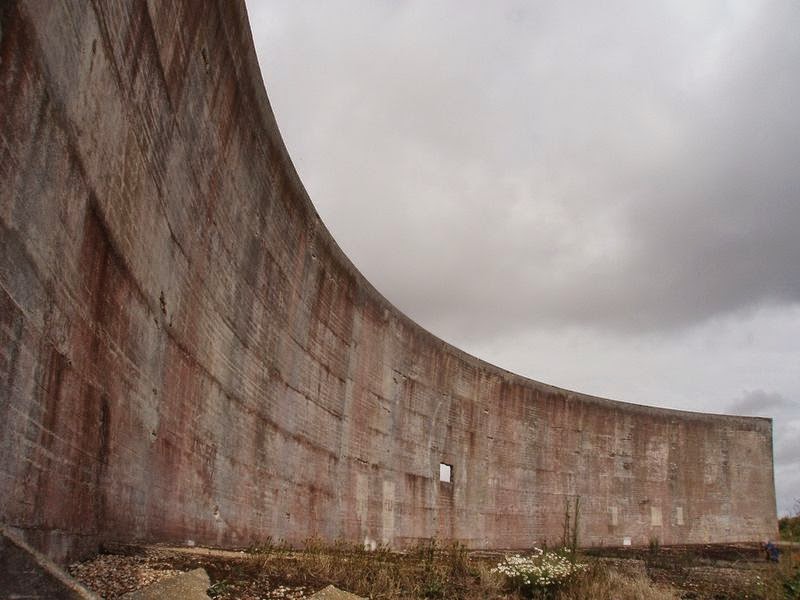

Большое акустические зеркало в виде стены

Закат технологии.

Как писалось выше, акустические локаторы полностью изжили себя после изобретение радиолокационных средств. Но они сыграли важную роль в развитии средств ПВО и не только. Например наработки по созданию акустических локаторов были использованы при разработке акустических систем обнаружения для подводных лодок и не только. Хотя сейчас эти устройства выглядят смешными и нелепыми во время Первой Моровой Войны они служили единственными средствами обнаружения угрозы с неба.
